Łańcuchowe prowadniki kabli - seria RMT 45

Można zapełnić kwestionariusz a my dobierzemy odpowiednią kompletację
Wybierz rozdział:

Rodzaj materiału:

  • Stal ocynkowana / * stal nierdzewna
  • Zakres temp. przy pracy ciągłej – 40 °C +130 °C
  • Maksymalna prędkość 1-2 m / s
  • Maksymalna długość prowadnika (L, maks.) - 100 m

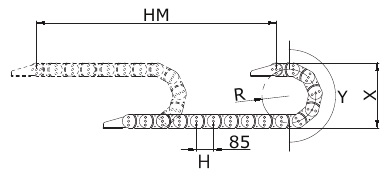

L - wymagana długość prowadnika

HM - droga przejazdu zabieraka

X - wys.montażu zabieraka

Y - długość po łuku

H - długość ogniwa

L = HM / 2 + Y X = R x 2 + C Y = R x π



Po dokonaniu obliczeń sprawdź wartości z zawartymi w tabelkach każdego rodzaju prowadnika. Wielkości uzyskane nie powinny być mniejsze od wartości określonych dla każdego rodzaju prowadnika.

Promień gięcia 75 100 150 200 250
H (mm) 85 85 85 85 85
X (mm) 213 263 363 463 563
Y (mm) 236 314 471 628 785



SCHEMAT OBCIĄŻENIA

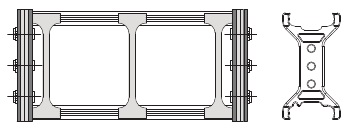

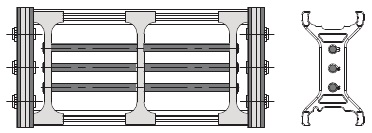

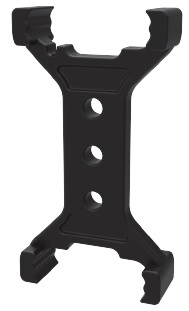

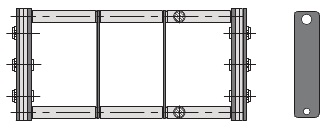

Zastosowanie separatora poziomego Zastosowanie pionowego separatora z tworzywa sztucznego Zastosowanie pionowego separatora z stali

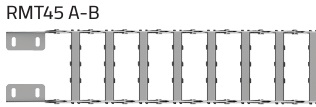

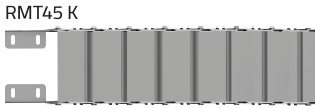

Stalowe ogniwa przyłączeniowe







Na górze
