Łańcuchowe prowadniki kabli - typ RMT 60A, RMT 60AL, RMT 60K, RMT 60Y

Można zapełnić kwestionariusz a my dobierzemy odpowiednią kompletację

Rodzaj materiału:

  • PA6 z 30% włokna szklanego
  • Zakres temp. przy pracy ciągłej – 30 °C +130 °C
  • Maksymalna prędkość 4 m / s
  • Maksymalna długość prowadnika (L, maks.) 60A, 60AL - 50 m
  • Maksymalna długość prowadnika (L, maks.) 60K, 60Y - 40 m

L - wymagana długość prowadnika

HM - droga przejazdu zabieraka

X - wys.montażu zabieraka

Y - długość po łuku

H - długość ogniwa

L = HM / 2 + Y X = R x 2 + C Y = R x π



Po dokonaniu obliczeń sprawdź wartości z zawartymi w tabelkach każdego rodzaju prowadnika. Wielkości uzyskane nie powinny być mniejsze od wartości określonych dla każdego rodzaju prowadnika.

Promień gięcia 100 150 200 250 300
H (mm) 91 91 91 91 91
X (mm) 282 382 482 582 682
Y (mm) 314 471 628 785 942

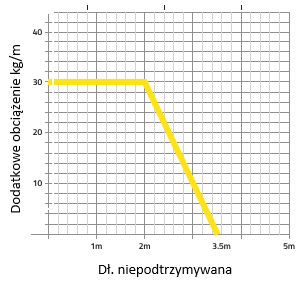

SCHEMAT OBCIĄŻENIA

Wymiar pionowego plastikowego separatora Wymiary poziomego plastikowego separatora




Ogniwa przyłączeniowe



Stalowe ogniwa przyłączeniowe





Zacisk kablowy
