System ochrony kanałów kablowych

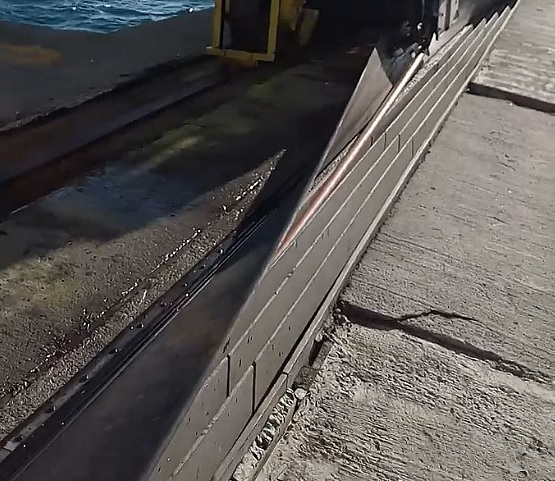

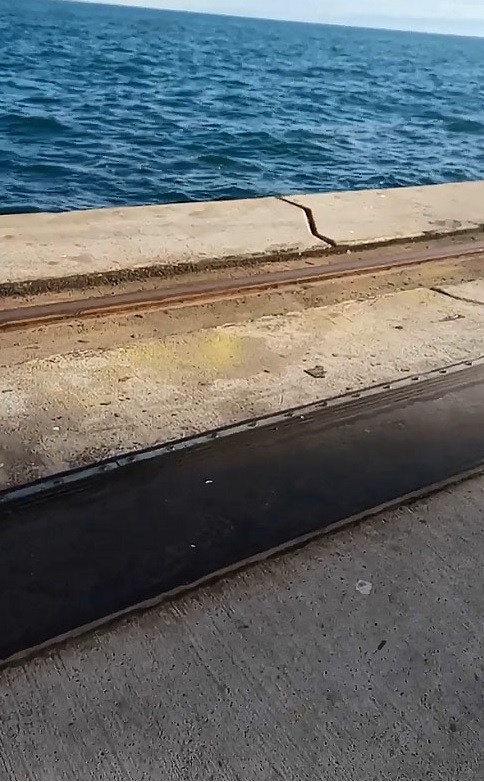

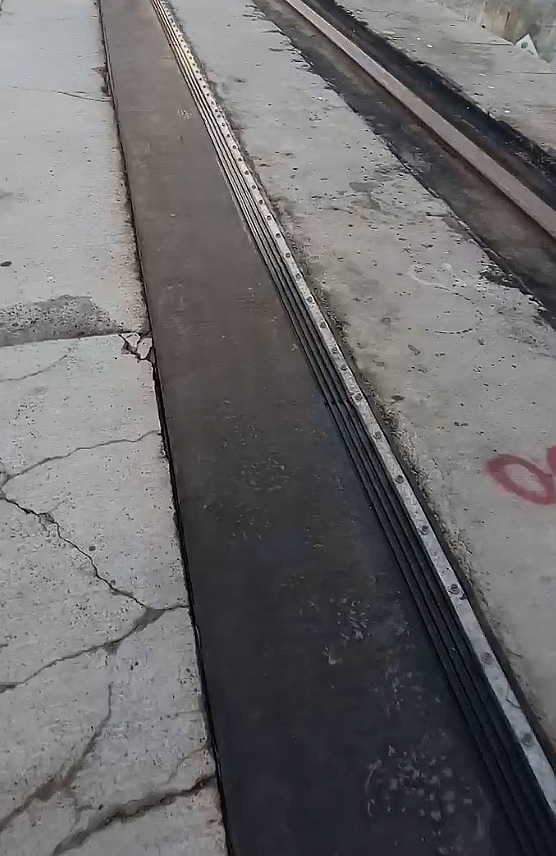

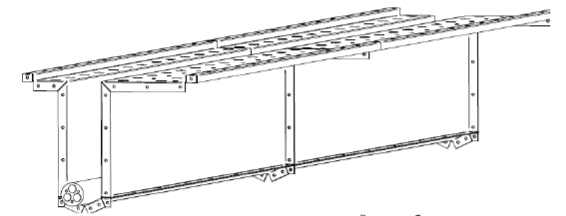

System ochrony kanałów kablowych - skuteczne rozwiązanie dla ochrony kabli energetycznych. Ten system jest najczęściej używany w portach. Kabel jest umieszczony w specjalnej rynnie wykonanej ze stali i zamknięty taśmą ochronną.


 W przypadku zastosowania w portach w warunkach morskich rynna jest wykonana ze stali nierdzewnej. Taśma ochronna to wzmocniony produkt gumowy. Specjalna konstrukcja taśmy ochronnej pozwala na sztywność w kierunku poprzecznym i elastyczność w kierunku wzdłużnym. Elastyczność w kierunku wzdłużnym ułatwia podnoszenie szyny prowadzącej, a sztywność w kierunku poprzecznym wytrzymuje ogromną masę poruszających się pojazdów towarowych.

Funkcje tego systemu ochronnego są różnorodne:

  • Ochrona drogiego kabla, umożliwiająca jego długotrwałe działanie.
  • System ochrony kanału kablowego zapobiega przedostawaniu się materiału do kanału kablowego i minimalizuje potrzebę konserwacji kanału.
  • Efektywne wykorzystanie drogiego obszaru w portach i transporcie towarów bez ograniczeń.
  • System ochrony kanałów kablowych jest odporny na wpływy mechaniczne i ścierne, a także warunki pogodowe i środowiskowe powszechnie obserwowane w portach.

Szczegóły techniczne:

  • Temperatura robocza: -30+80°С
    * na specjalne zimowe warunki śniegowe w niskiej temperaturze - specjalna produkcja -40+80°С
  • Kąt podnoszenia taśmy ochronnej: 90°
  • Poziomy promień gięcia:
    - 35 m (minimum) z profilem pętli zewnętrznej
    - 45 m (minimum) z profilem pętli wewnętrznej
  • Maksymalne obciążenie systemu o szerokości kanału 100 mm nie powinno przekraczać 400 N / cm2
  • Względne rozszerzenie: 2% przy obciążeniu 3000 N.
  • Maksymalna siła otwarcia taśmy ochronnej pod kątem 90: 40 kg
  • Materiał:
    76% SBR - kauczuk butadienowo-styrenowy
    15% linka stalowa
    9% nylon
  • Opis warstw:
    Dwie warstwy RFL nylonu impregnowanego - maksymalne obciążenie niszczące 50 kN / m
    Dwie warstwy RFL impregnowanej tkaniny nylonowej - maksymalne obciążenie (rozrywanie) 160 kN / m
    Kord stalowy z powłoką mosiężną - maksymalne obciążenie niszczące 720 kN / m
    Dwie warstwy RFL impregnowanej tkaniny nylonowej - maksymalne obciążenie (rozrywanie) 55 kN / m
System ochrony kabli został zaprojektowany i wykonany na zamówienie dla określonych specyfikacji. Firma RM International Group Sp. z o. o. zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych do dowolnego elementu.

Taśma ochronna dostarczana jest w rolkach po 50 metrów. Rynny mają długość montażową 2 metry. Elementy są przygotowane do szybkiego i wygodnego montażu. Solidne opakowanie zaprojektowane do bezpiecznego transportu.
