Rodzaj materiału:
- PA6 z 30% włokna szklanego
- Zakres temp. przy pracy ciągłej – 30°C +130°C
- Maksymalna prędkość 7 m/s
- Maksymalna długość prowadnika (L, maks.) - 40 m
 |

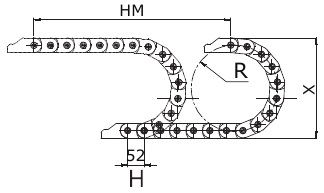

L - wymagana długość prowadnika HM - droga przejazdu zabieraka X - wys.montażu zabieraka Y - długość po łuku H - długość ogniwa |
||
| L = HM / 2 + Y | X = R x 2 + C | Y = R x π | |
Po dokonaniu obliczeń sprawdź wartości z zawartymi w tabelkach każdego rodzaju prowadnika. Wielkości uzyskane nie powinny być mniejsze od wartości określonych dla każdego rodzaju prowadnika.
| Promień gięcia | 50 | 75 | 100 | 150 |
| H (mm) | 52 | 52 | 52 | 52 |
| X (mm) | 147 | 197 | 247 | 347 |
| Y (mm) | 157 | 236 | 314 | 471 |

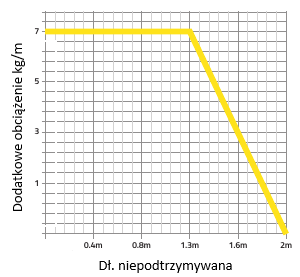

SCHEMAT OBCIĄŻENIA

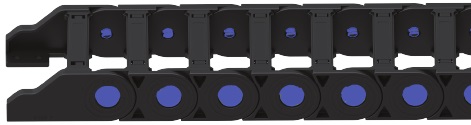

Łańcuchowe prowadniki kabli - typ RMT 30A
| RMT30 | A | 060 | R100 |
| Wysokość wewnętrzna |
Konstrukcja otwarta
|
Szerokość wewnętrzna
|
Promień zaginania |
| MODEL | A | B | C | D | R | W |
| Wys.wewnętrzna,mm | Szer.wewnętrzna,mm | Wys.zewnętrzna,mm | Szer.zewnętrzna,mm | Promień zaginania,mm | Waga,kg/m | |
| RMT30 A 040 R ... | 30 | 40 | 47 | 62 | 50, 75, 100, 150 | 1,152 |
| RMT30 A 050 R ... | 50 | 72 | 1,190 | |||
| RMT30 A 060 R ... | 60 | 82 | 1,228 | |||
| RMT30 A 080 R ... | 80 | 102 | 1,304 | |||
| RMT30 A 100 R ... | 100 | 122 | 1,380 |

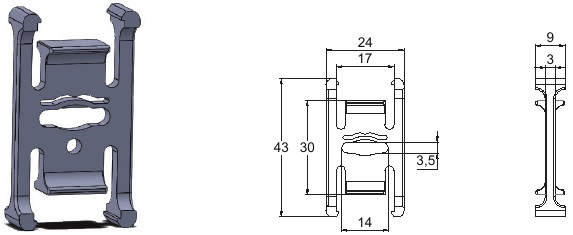

Wymiar pionowego plastikowego separatora

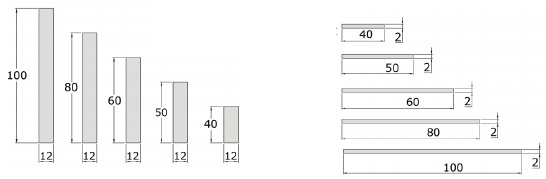

Wymiary poziomego plastikowego separatora

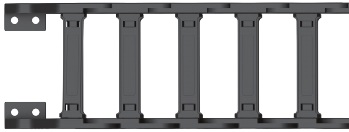

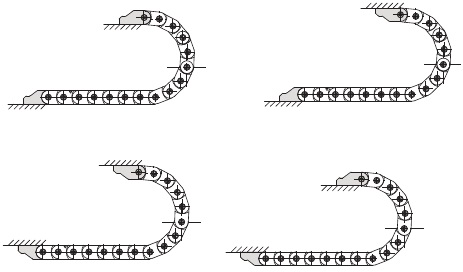

Ogniwa przyłączeniowe

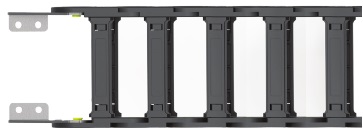

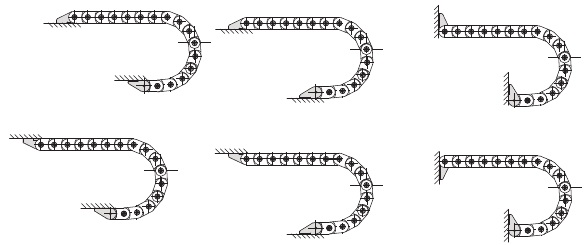

Stalowe ogniwa przyłączeniowe
