Łańcuchowe prowadniki kabli - typ RMT 80A, RMT 80AL

Można zapełnić kwestionariusz a my dobierzemy odpowiednią kompletację
Wybierz rozdział:

Rodzaj materiału:

  • PA6 z 30% włokna szklanego
  • Zakres temp. przy pracy ciągłej – 30 °C +130 °C
  • Maksymalna prędkość 4 m / s
  • Maksymalna długość prowadnika (L, maks.) - 60 m

L - wymagana długość prowadnika

HM - droga przejazdu zabieraka

X - wys.montażu zabieraka

Y - długość po łuku

H - długość ogniwa

L = HM / 2 + Y X = R x 2 + C Y = R x π



Po dokonaniu obliczeń sprawdź wartości z zawartymi w tabelkach każdego rodzaju prowadnika. Wielkości uzyskane nie powinny być mniejsze od wartości określonych dla każdego rodzaju prowadnika.

Promień gięcia 150 200 250 300
H (mm) 111 111 111 111
X (mm) 402 502 602 702
Y (mm) 471 628 785 942

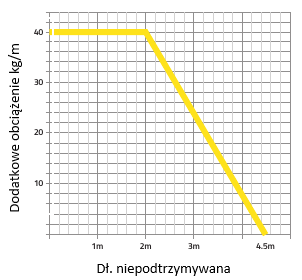

SCHEMAT OBCIĄŻENIA

Wymiar pionowego plastikowego separatora
Wymiary poziomego plastikowego separatora




Stalowe ogniwa przyłączeniowe

Na górze
