Rodzaj materiału:
- PA6 z 30% włokna szklanego
- Zakres temp. przy pracy ciągłej – 30 °C +130 °C
- Maksymalna prędkość 9 m / s
- Maksymalna długość prowadnika (L, maks.) - 30 m
 |
L - wymagana długość prowadnika HM - droga przejazdu zabieraka X - wys.montażu zabieraka Y - długość po łuku H - długość ogniwa |
||
| L = HM / 2 + Y | X = R x 2 + C | Y = R x π | |
Po dokonaniu obliczeń sprawdź wartości z zawartymi w tabelkach każdego rodzaju prowadnika. Wielkości uzyskane nie powinny być mniejsze od wartości określonych dla każdego rodzaju prowadnika.
| Promień gięcia | 40 | 75 | 100 | 125 |
| H (mm) | 44 | 44 | 44 | 44 |
| X (mm) | 112 | 182 | 232 | 282 |
| Y (mm) | 126 | 236 | 314 | 393 |

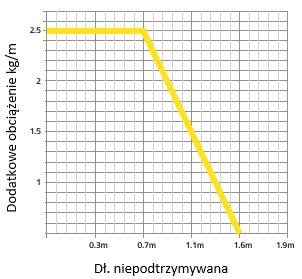

SCHEMAT OBCIĄŻENIA
Łańcuchowe prowadniki kabli - typ RMT 24A
| RMT24 | A | 025 | R040 |
| Wysokość wewnętrzna |
Konstrukcja otwarta
|
Szerokość wewnętrzna
|
Promień zaginania |
| MODEL | A | B | C | D | R | W |
| Wys. wewnętrzna,mm | Szer. wewnętrzna,mm | Wys. zewnętrzna,mm | Szer. zewnętrzna,mm | Promień zaginania,mm | Waga,kg/m | |
| RMT24 A 025 R ... | 24 | 24 | 32 | 39 | 40, 75, 100, 125 | 0,582 |
| RMT24 A 040 R ... | 24 | 40 | 32 | 54 | 0,621 | |
| RMT24 A 050 R ... | 24 | 50 | 32 | 64 | 0,658 | |
| RMT24 A 060 R ... | 24 | 60 | 32 | 74 | 0,668 |
