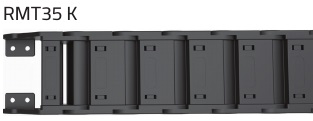

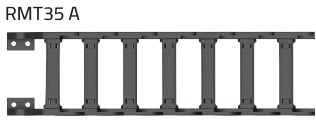

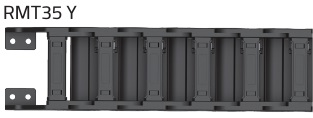

Łańcuchowe prowadniki kabli - seria RMT 35A, RMT 35K, RMT 35Y

Można zapełnić kwestionariusz a my dobierzemy odpowiednią kompletację
Wybierz rozdział:

Rodzaj materiału:

  • PA6 z 30% włokna szklanego
  • Zakres temp. przy pracy ciągłej – 30 °C +130 °C
  • Maksymalna prędkość 7 m / s
  • Maksymalna długość prowadnika (L, maks.) 35A - 40 m
  • Maksymalna długość prowadnika (L, maks.) 35K, 35Y - 30m

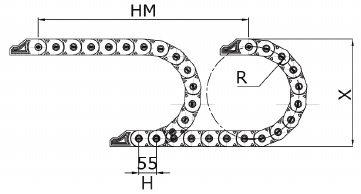

L - wymagana długość prowadnika

HM - droga przejazdu zabieraka

X - wys.montażu zabieraka

Y - długość po łuku

H - długość ogniwa

L = HM / 2 + Y X = R x 2 + C Y = R x π



Po dokonaniu obliczeń sprawdź wartości z zawartymi w tabelkach każdego rodzaju prowadnika. Wielkości uzyskane nie powinny być mniejsze od wartości określonych dla każdego rodzaju prowadnika.

Promień gięcia 50 75 100 150
H (mm) 55 55 55 55
X (mm) 152 202 252 352
Y (mm) 57 236 314 471

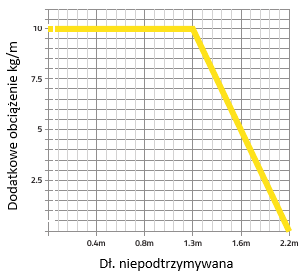

SCHEMAT OBCIĄŻENIA



Wymiar pionowego plastikowego separatora

dla typu otwartego dla typu zamkniętego

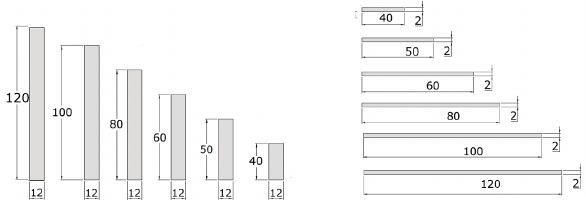

Wymiary poziomego plastikowego separatora

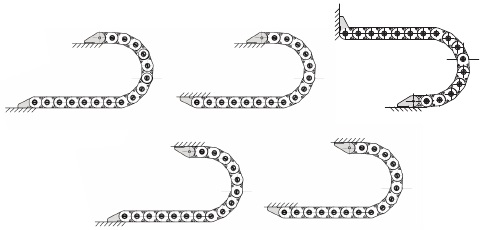

Ogniwa przyłączeniowe

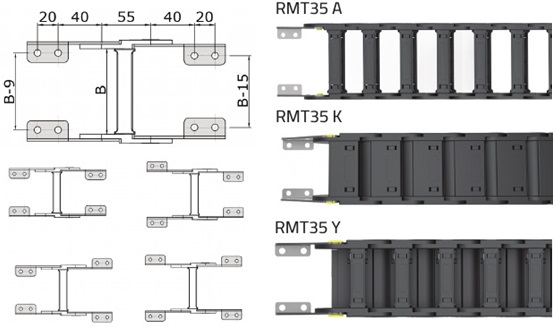

Stalowe ogniwa przyłączeniowe
