Łańcuchowe prowadniki kabli - seria RMT 110AL, RMT 110ALY, RMT 110ALK

Można zapełnić kwestionariusz a my dobierzemy odpowiednią kompletację

Rodzaj materiału:

  • PA6 z 30% włokna szklanego
  • Zakres temp. przy pracy ciągłej – 30 °C +130 °C
  • Maksymalna prędkość 4 m / s

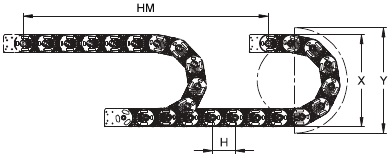

L - wymagana długość prowadnika

HM - droga przejazdu zabieraka

X - wys.montażu zabieraka

Y - długość po łuku

H - długość ogniwa

L = HM / 2 + Y X = R x 2 + C Y = R x π



Po dokonaniu obliczeń sprawdź wartości z zawartymi w tabelkach każdego rodzaju prowadnika. Wielkości uzyskane nie powinny być mniejsze od wartości określonych dla każdego rodzaju prowadnika.

Promień gięcia 200 300
H (mm) 180 180
X (mm) 545 745
Y (mm) 628 942



SCHEMAT OBCIĄŻENIA

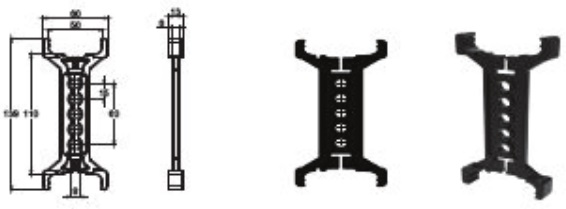

Wymiar pionowego plastikowego separatora



Stalowe ogniwa przyłączeniowe





Na górze
