Łańcuchowe prowadniki kabli - seria RMT 20F, RMT 20Y

Można zapełnić kwestionariusz a my dobierzemy odpowiednią kompletację
Wybierz rozdział:

Rodzaj materiału:

  • PA6 z 30% włokna szklanego
  • Zakres temp. przy pracy ciągłej – 30 °C +130 °C
  • Maksymalna prędkość 9 m / s
  • Maksymalna długość prowadnika (L, maks.) - 20 m

L - wymagana długość prowadnika

HM - droga przejazdu zabieraka

X - wys.montażu zabieraka

Y - długość po łuku

H - długość ogniwa

L = HM / 2 + Y X = R x 2 + C Y = R x π

Po dokonaniu obliczeń sprawdź wartości z zawartymi w tabelkach każdego rodzaju prowadnika. Wielkości uzyskane nie powinny być mniejsze od wartości określonych dla każdego rodzaju prowadnika.
  • Promień gięcia - 40
  • H (mm) - 33
  • X (mm) - 106
  • Y (mm) - 126

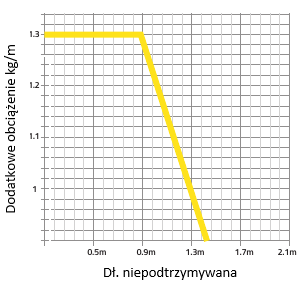

SCHEMAT OBCIĄŻENIA



Ogniwa przyłączeniowe



Na górze
