Wózek z 2 siodłami

Można zapełnić kwestionariusz a my dobierzemy odpowiednią kompletację
Widok:

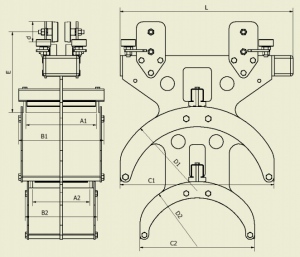

36000.26000 -1 Typ wózka WGWK-360/260
36000.26000 -1 Typ wózka WGWK-360/260

Typ wózka- WGWK-360/260
Maksymalna średnica kabla:
- dla siodła o średnicy 360 mm
                   - 30 mm
- dla siodła o średnicy 260 mm
                   - 22 mm

Wymiary :
A1- ?         A2- ?       С1- 360 mm
В1- А+30 mm       С2- 260 mm
В2- А+30 mm       D1- 360 mm
D2- 260 mm          E- 270 mm
L- 550 mm    h- 575 mm   d- 85 mm
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli



4.1
+ Pokazać szczegółowy opis

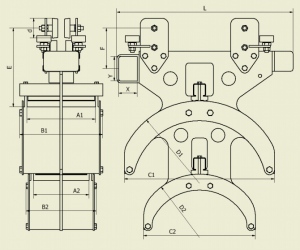

36000.26000 - 2 Wózek kablowy zabierakowy WGWK-Z-360/260
36000.26000 - 2 Wózek kablowy zabierakowy WGWK-Z-360/260

Typ wózka - WGWK-Z-360/260
Maksymalna średnica kabla:
- dla siodła o średnicy 360 мм
                - 30 мм
- dla siodła o średnicy 260 мм
                - 22 мм
Wymiary :
A1- ?         A2- ?         С1- 360 мм
В1- А+30 мм С2- 260 мм   E- 260 мм
В2- А+30 мм D1- 360 мм D2- 260 мм
L- 615 мм      h- 575 мм      d- 85 мм
F- 150 мм      X- 60 мм      Y- 120 мм
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

5.1
+ Pokazać szczegółowy opis

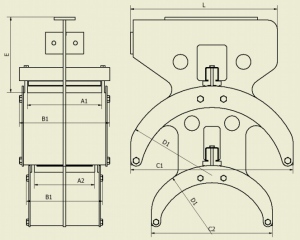

36000.26000 - 3 Zacisk końcowy WGWK-ZK-360/260
36000.26000 - 3 Zacisk końcowy WGWK-ZK-360/260

Typ zaciska końcowy - WGWK-ZK-360/260
Maksymalna średnica kabla:
- dla siodła o średnicy 360 мм
                - 30 мм
- dla siodła o średnicy 260 мм
                - 22 мм
Wymiary :
A1- ?           A2- ?       С1- 360 мм
В1- А+30 мм С2- 260 мм   E- 270 мм
В2- А+30 мм D1- 360 мм D2- 260 мм
L- 445 мм      h- 535 мм
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

6.16.2
+ Pokazać szczegółowy opis
46000.26000 -1 Typ wózka WGWK-460/260
46000.26000 -1 Typ wózka WGWK-460/260

Typ wózka - WGWK-460/260
Maksymalna średnica kabla:
- dla siodła o średnicy 460 мм
                - 38 мм
- dla siodła o średnicy 260 мм
                - 22 мм

Wymiary :

A1- ?         A2- ?          С1- 460 мм
В1- А+30 мм С2- 260 мм   E- 270 мм
В2- А+30 мм D1- 460 мм D2- 260 мм
L- 550 мм      h- 655 мм      d- 85 мм
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli



4.1
+ Pokazać szczegółowy opis
46000.26000 - 2 Wózek kablowy zabierakowy WGWK-Z-460/260
46000.26000 - 2 Wózek kablowy zabierakowy WGWK-Z-460/260

Typ wózka - WGWK-Z-460/260
Maksymalna średnica kabla:
- dla siodła o średnicy 460 мм
                - 38 мм
- dla siodła o średnicy 260 мм
                - 22 мм

Wymiary :
A1- ?          A2- ?        С1- 460 мм
В1- А+30 мм С2- 260 мм   E- 270 мм
В2- А+30 мм D1- 460 мм D2- 260 мм
L- 615 мм      h- 555 мм     d- 85 мм
F- 140 мм      X- 80 мм     Y- 120 мм

h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

5.1
+ Pokazać szczegółowy opis
46000.26000 - 3 Zacisk końcowy WGWK-ZK-460/260
46000.26000 - 3 Zacisk końcowy WGWK-ZK-460/260

Typ zaciska końcowy - WGWK-ZK-460/260
Maksymalna średnica kabla:
- dla siodła o średnicy 460 мм
                - 38 мм
- dla siodła o średnicy 260 мм
                - 22 мм
Wymiary :
A1- ?         A2- ?          С1- 460 мм
В1- А+30 мм С2- 260 мм   E- 230 мм
В2- А+30 мм D1- 460 мм D2- 260 мм
L- 445 мм     h- 500 мм

h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

6.16.2
+ Pokazać szczegółowy opis
46000.36000 - 1 Typ wózka WGWK-460/360
46000.36000 - 1 Typ wózka WGWK-460/360

Typ wózka - WGWK-460/360
Maksymalna średnica kabla:
- dla siodła o średnicy 460 мм
                - 38 мм
- dla siodła o średnicy 360 мм
                - 30 мм

Wymiary :
A1- ?         A2- ?        С1- 460 мм
В1- А+30 мм С2- 360 мм E- 270 мм
В2- А+30 мм D1- 460 мм D2- 360 мм
L- 550 мм     h- 670 мм    d- 85 мм

h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

4
+ Pokazać szczegółowy opis
46000.36000 - 2 Wózek kablowy zabierakowy WGWK-Z-460/360
46000.36000 - 2 Wózek kablowy zabierakowy WGWK-Z-460/360

Typ wózka - WGWK-Z-460/360
Maksymalna średnica kabla:
- dla siodła o średnicy 460 мм
                - 38 мм
- dla siodła o średnicy 360 мм
                - 30 мм
Wymiary :
A1- ?          A2- ?        С1- 460 мм
В1- А+30 мм С2- 360 мм E - 270 мм
В2- А+30 мм D1- 460 мм D2- 360 мм
L - 615 мм    h - 670 мм   d - 85 мм
F - 150 мм    X - 80 мм     Y - 120 мм
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

5.1
+ Pokazać szczegółowy opis
46000.36000 - 3 Zacisk końcowy WGWK-ZK-460/360
46000.36000 - 3 Zacisk końcowy WGWK-ZK-460/360

Typ zaciska końcowy - WGWK-ZK-460/360

Maksymalna średnica kabla:
- dla siodła o średnicy 460 мм
                - 38 мм
- dla siodła o średnicy 360 мм
                - 30 мм

Wymiary :
A1- ?         A2- ?        С1- 460 мм
В1- А+30 мм С2- 360 мм E- 230 мм
В2- А+30 мм D1- 460 мм D2- 360 мм
L- 445 мм     h- 600 мм

h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

6.16.2
+ Pokazać szczegółowy opis
49000.26000 -1 Typ wózka  WGWK-490/260
49000.26000 -1 Typ wózka WGWK-490/260

Typ wózka - WGWK-490/260
Maksymalna średnica kabla:
- dla siodła o średnicy 490 мм
                - 40 мм
- dla siodła o średnicy 260 мм
                - 22 мм

Wymiary :
A1- ?         A2- ?         С1- 490 мм
В1- А+30 мм С2- 260 мм E- 270 мм
В2- А+30 мм D1- 490 мм D2- 260 мм
L- 550 мм     h- 655 мм     d- 85 мм

h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli



4.1
+ Pokazać szczegółowy opis
49000.26000 - 2 Wózek kablowy zabierakowy WGWK-Z-490/260
49000.26000 - 2 Wózek kablowy zabierakowy WGWK-Z-490/260

Typ wózka - WGWK-Z-490/260

Maksymalna średnica kabla:
- dla siodła o średnicy 490 мм
                - 40 мм
- dla siodła o średnicy 260 мм
                - 22 мм
Wymiary :
A1- ?         A2- ?        С1- 490 мм
В1- А+30 мм С2- 260 мм E- 270 мм
В2- А+30 мм D1- 490 мм D2- 260 мм
L- 615 мм      h- 665 мм     d- 85 мм
F- 140 мм     X- 80 мм       Y- 120 мм
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

5.1
+ Pokazać szczegółowy opis
49000.26000 - 3 Zacisk końcowy WGWK-ZK-490/260
49000.26000 - 3 Zacisk końcowy WGWK-ZK-490/260

Typ zaciska końcowy - WGWK-ZK-490/260

Maksymalna średnica kabla:
- dla siodła o średnicy 490 мм
               - 40 мм
- dla siodła o średnicy 260 мм
                - 22 мм

Wymiary :
A1- ?         A2- ?        С1- 490 мм
В1- А+30 мм С2- 260 мм E- 230 мм
В2- А+30 мм D1- 490 мм D2- 260 мм
L- 445 мм    h- 615 мм

h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

6.16.2
+ Pokazać szczegółowy opis
49000.36000 -1 Typ wózka WGWK-490/360
49000.36000 -1 Typ wózka WGWK-490/360

Typ wózka - WGWK-490/360
Maksymalna średnica kabla:
- dla siodła o średnicy 490 мм
                - 40 мм
- dla siodła o średnicy 360 мм
                - 30 мм

Wymiary :
A1- ?        A2- ?         С1- 490 мм
В1- А+30 мм С2- 360 мм E- 270 мм
В2- А+30 мм D1- 490 мм D2- 360 мм
L- 550 мм     h- 670 мм    d- 85 мм

h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

4.1
+ Pokazać szczegółowy opis
49000.36000 - 2 Wózek kablowy zabierakowy WGWK-Z-490/360
49000.36000 - 2 Wózek kablowy zabierakowy WGWK-Z-490/360

Typ wózka - WGWK-Z-490/360
Maksymalna średnica kabla:
- dla siodła o średnicy 490 мм
                - 40 мм
- dla siodła o średnicy 360 мм
                - 30 мм
Wymiary :
A1- ?         A2- ?        С1- 490 мм
В1- А+30 мм С2- 360 мм E- 270 мм
В2- А+30 мм D1- 490 мм D2- 360 мм
L- 615 мм     h- 670 мм     d- 85 мм
F- 150 мм     X- 100 мм    Y- 120 мм
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

5.1
+ Pokazać szczegółowy opis
49000.36000 - 3 Zacisk końcowy WGWK-ZK-490/360
49000.36000 - 3 Zacisk końcowy WGWK-ZK-490/360

Typ zaciska końcowy  - WGWK-ZK-490/360
Maksymalna średnica kabla:
- dla siodła o średnicy 490 мм
                - 40 мм
- dla siodła o średnicy 360 мм
                - 30 мм
Wymiary :
A1- ?         A2- ?       С1- 490 мм
В1- А+30 мм С2- 360 мм E- 230 мм
В2- А+30 мм D1- 490 мм D2- 360 мм
L- 445 мм     h- 630 мм
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

6.16.2
+ Pokazać szczegółowy opis
