Podklad PAD

Można pobrać katalog w PDF

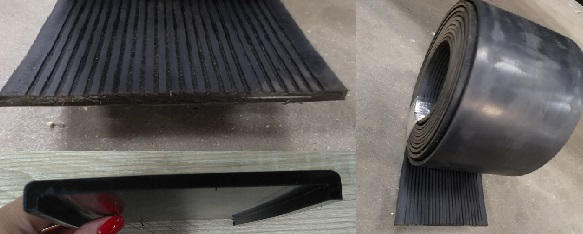

Podkład Pad to produkt wykonany z elastomeru syntetycznego. Warstwa środkowa posiada dodatkowe wzmocnienie z blachy stalowej. Dzięki swojej rowkowanej powierzchni podkład Pad zapewnia doskonałe równomierne przywieranie do powierzchni szyny. Wyrób dostępny jest w różnych szerokościach odpowiadających wymiarom podstawy szyny i standardowej długości  12 m. Na zamówienie możliwe inne wykonania. Jest całkowicie odporny na działanie wody, oleju, ozonu, smarów, UV. Wykorzystywany do budowy podtorzy dla suwnic i żurawi oraz innych urządzeń poruszających się po torowisku. Charakteryzuje się wysokim  stopniem odzyskiwania kształtu. Chroni mechanizmy dźwigu dzięki czemu wydłuża się okres ich użytkowania.

Dane techniczne:

  • Twardość wg shora - 75±5
  • Maksymalna wytrzymałość - 17,7 N/mm2
  • Wydłużenie - 255% (200% po starzeniu)
  • Temperatura pracy - -30 do +120 °C
  • Redukcja drgań - 45-50%
  • Redukcja hałasu (dbA) - 12%
  • Stałe ugięcie - <5% (<20% po starzeniu)

Zadaniem podkładu jest:

  • zmniejszenie hałasu i drgań strukturalnych
  • wyrównanie powierzchni styku pomiędzy szyną a podtorzem
  • rozprowadzenie nacisku kół na dużej powierzchni

Posiadamy możliwość produkcji podkładu jak i podkładu punktowego wg indywidualnych potrzeb  i  rozmiarów podanych przez klienta. Firma RM International Group Sp. z o.o. zastrzega sobie prawo do wnoszenia zmian konstrukcyjnych w dowolnym elemencie.

ZALECENIA INSTALACYJNE

Oczyścić powierzchnie w miejscu montażu,Górne powierzchnie podpierające szynę należy oczyścić z olejów oraz ostrych materiałów które mogą uszkodzić podkład. Podkłady należy ułożyć na powierzchni nośnej przykrywając ją całkowicie tak, aby nie było luk pomiędzy poszczególnymi podkładami wzdłuż trasy, rowkowaną powierzchnią do góry. Podkłady należy wyśrodkować odpowiednio do dolnej krawędzi szyn, zgodnie z rysunkiem tak aby ich górne części były całkowicie przykryte szyną. Następnie przykręcić szyny odpowiednimi zaciskami.

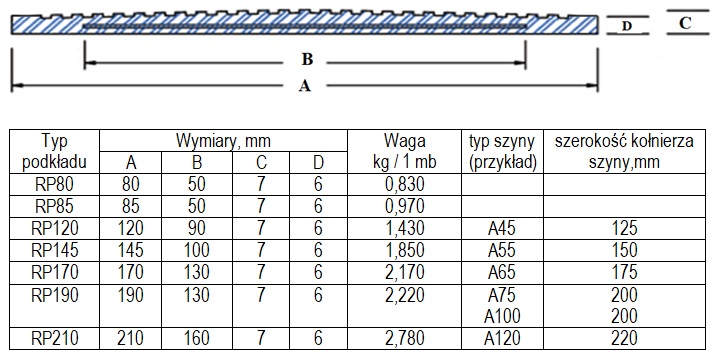

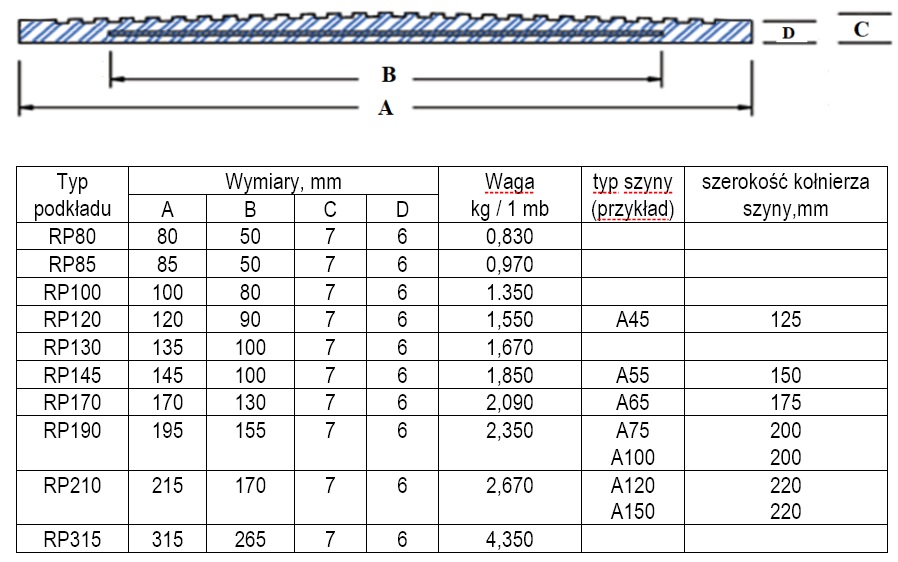

Widok:
RP80 RAY PAD
Typ - RP80
Wymiary:
  • Całkowita szerokość (A) - 80 mm
  • Szerokość blachy stalowej (B) - 50 mm
  • Grubość środkowa (C) - 7 mm
  • Grubość boczna (D) - 6 mm
Waga - 0,830 kg/mb
RP85 RAY PAD
Typ - RP85
Wymiary:
  • Całkowita szerokość (A) - 85 mm
  • Szerokość blachy stalowej (B) - 50 mm
  • Grubość środkowa (C) - 7 mm
  • Grubość boczna (D) - 6 mm
Waga - 0,970 kg/mb
RP100 RAY PAD
Typ - RP100
Wymiary:
  • Całkowita szerokość (A) - 100 mm
  • Szerokość blachy stalowej (B) - 80 mm
  • Grubość środkowa (C) - 7 mm
  • Grubość boczna (D) - 6 mm
Waga - 1,350 kg/mb
RP120 RAY PAD
Typ - RP120
Wymiary:
  • Całkowita szerokość (A) - 120 mm
  • Szerokość blachy stalowej (B) - 90 mm
  • Grubość środkowa (C) - 7 mm
  • Grubość boczna (D) - 6 mm
Waga - 1,550 kg/mb
RP130 RAY PAD
Typ - RP130
Wymiary:
  • Całkowita szerokość (A) - 135 mm
  • Szerokość blachy stalowej (B) - 100 mm
  • Grubość środkowa (C) - 7 mm
  • Grubość boczna (D) - 6 mm
Waga - 1,670 kg/mb
RP145 RAY PAD
Typ - RP145
Wymiary:
  • Całkowita szerokość (A) - 145 mm
  • Szerokość blachy stalowej (B) - 100 mm
  • Grubość środkowa (C) - 7 mm
  • Grubość boczna (D) - 6 mm
Waga - 1,850 kg/mb
RP170 RAY PAD
Typ - RP170
Wymiary:
  • Całkowita szerokość (A) - 170 mm
  • Szerokość blachy stalowej (B) - 130 mm
  • Grubość środkowa (C) - 7 mm
  • Grubość boczna (D) - 6 mm
Waga - 2,090 kg/mb
RP190 RAY PAD
Typ - RP190
Wymiary:
  • Całkowita szerokość (A) - 195 mm
  • Szerokość blachy stalowej (B) - 155 mm
  • Grubość środkowa (C) - 7 mm
  • Grubość boczna (D) - 6 mm
Waga - 2,350 kg/mb
RP210 RAY PAD
Typ - RP210
Wymiary:
  • Całkowita szerokość (A) - 215 mm
  • Szerokość blachy stalowej (B) - 170 mm
  • Grubość środkowa (C) - 7 mm
  • Grubość boczna (D) - 6 mm
Waga - 2,670 kg/mb
RP315 RAY PAD
Typ - RP315
Wymiary:
  • Całkowita szerokość (A) - 315 mm
  • Szerokość blachy stalowej (B) - 265 mm
  • Grubość środkowa (C) - 7 mm
  • Grubość boczna (D) - 6 mm
Waga - 4,350 kg/mb
