Рельсовые зажимы RM 008

Крепежная система RM 008

Максимальная боковая нагрузка – 120 кН
Поперечная регулировка - 6
Динамометрическая затяжка - 320 Нм
Марка стали - Ст52-3

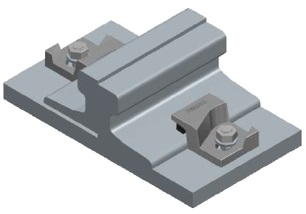

Крепежная система RM 008

Крепежная система RM 008 специально разработана для фиксации кранового рельса. Также зажимы можно использовать для строительства любого типа конструкции путей, независимо от размера колесных пар и типа привода, включая железнодорожные рельсы. Зажимы RM 008 очень прочные, надежные при компактных размерах

Зажим с упорной насадкой из резины
высокой - используется на рельсах без подушки (без подклада)
низкой - используется на рельсах с подушкой (с подкладом)

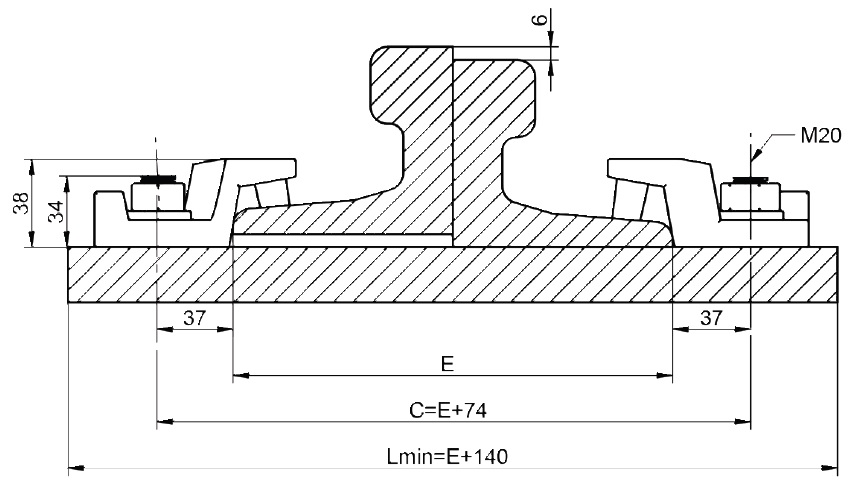

Монтаж зажимов

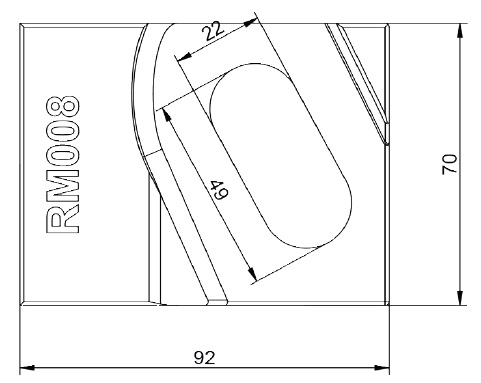

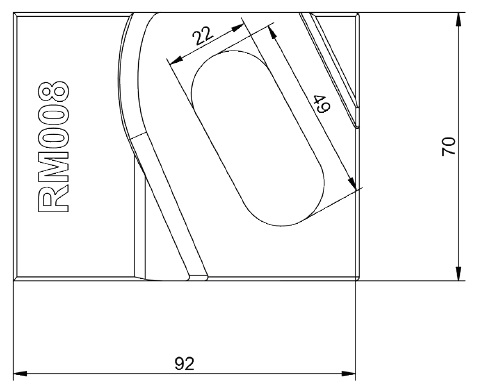

RM 008	RM 008P

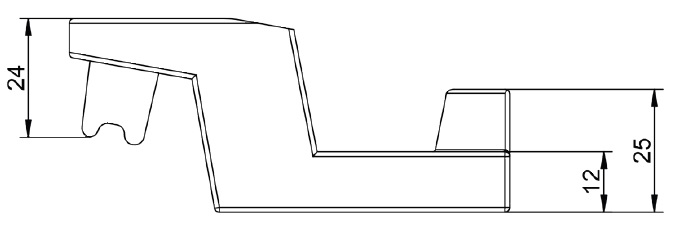

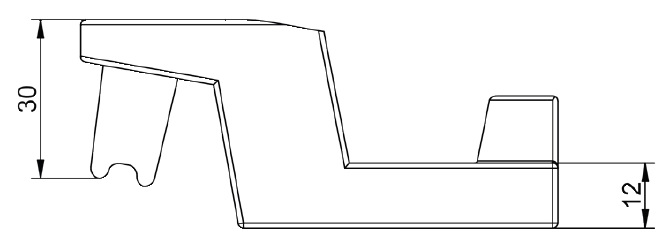

RM008 – зажим с высокой упорной насадкой из резины - используется на рельсах без подушки (подклада).	RM008P - зажим с низкой упорной насадкой из резины - используется на рельсах с подушкой (с подкладом).
Допуск на размеры: ± 2 мм	Прижим с резиновой упорной насадкой: с низкой - используется вместе с подушкой кранового рельса (подкладом) с высокой - без подушки кранового рельса (подкладом)

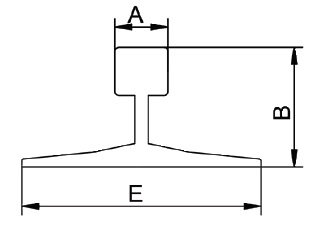

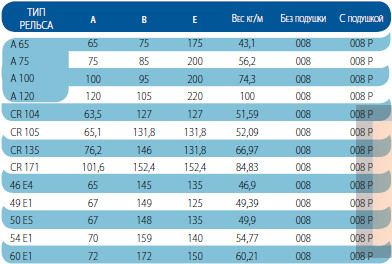

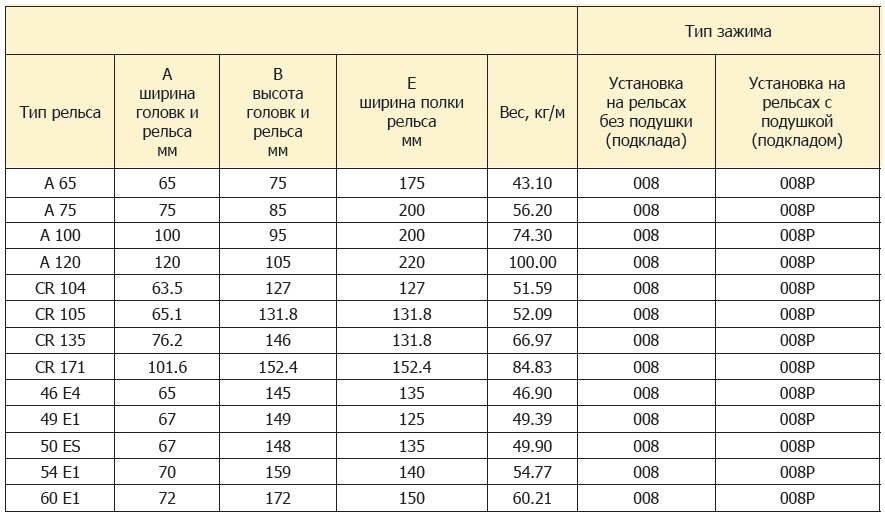

Зажим можно использовать с другими типами рельс, кроме перечисленных в таблице. Полная номенклатура совместимых рельс доступна по запросу.

Компания RM International Group Sp. o.o. оставляет за собой право вносить изменения в дизайн любого элемента.

ОСНОВНЫЕ ИНСТРУКЦИИ

Выбор системы рельсового крепления — важное решение как для создания подкрановых путей, так и для отдельных рельсов.

Неправильный выбор может привести к дорогостоящим последствиям и вызвать серьезные проблемы, среди которых:

замедление или остановка производственного процесса
чрезмерный и/или неравномерный износ рельс
повреждение механических элементов
повреждение несущего основания
повреждение системы крепления

Основные параметры

монтаж рельсов с амортизирующей резиновой подушкой (подкладом) или без нее; использование резиновой подушки дополнительно снижает уровень шума и гасит вибрации
зажим с упорной насадкой из резины на верхней части увеличивает допуск опорной конструкции рельса, снижает нагрузку, позволяет лучше закрепить рельс;
система крепления уже много лет успешно используется во всем мире в самых сложных условиях.

Подушка рельсовая (подклад) сделан из синтетического эластомера. Средний слой имеет дополнительное армирование из стального листа. Благодаря своей рифленой поверхности подушка (подклад) обеспечивает превосходное ровное сцепление с поверхностью рельса. Он абсолютно устойчив к воде, маслам, коррозии, смазочным материалам, ультрафиолету. Подушка используется для монтажа путевого полотна мостовых и подъемных кранов и других устройств, передвигающихся по путям. Характеризуется высокой степенью восстановления формы. Защищает механизмы крана, тем самым продлевая срок их службы.
