Приварные рельсовые зажимы RM 001

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Максимальная боковая нагрузка - 70 кН
Поперечная регулировка - 7 mm
Болт М16, класс прочности - 8.8
Динамометрическая затяжка - 175 Нм
Марка стали - Ст52-3

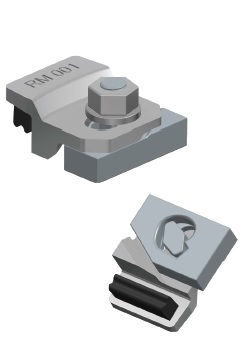

Крепежная система RM 001
специально разработана для фиксации кранового рельса. Также зажимы можно использовать для строительства любого типа конструкции путей, независимо от размера колесных пар и типа привода, включая железнодорожные рельсы. Зажимы RM 001 очень прочные, надежные при компактных размерах.

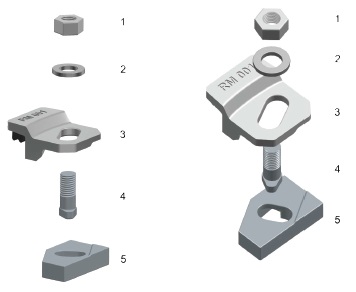

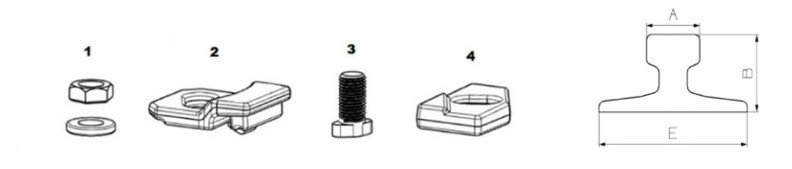

Гайка М16 DIN 934 Шайба М16 DIN 7889 Верхняя часть зажима с резиновой упорной насадкой: низкой – зажим устанавливается на рельсы с подушкой кранового рельса (подкладом) высокой - зажим устанавливается на рельсы без подушки кранового рельса (без подклада) Специальный болт М16 Нижняя, привариваемая часть зажима

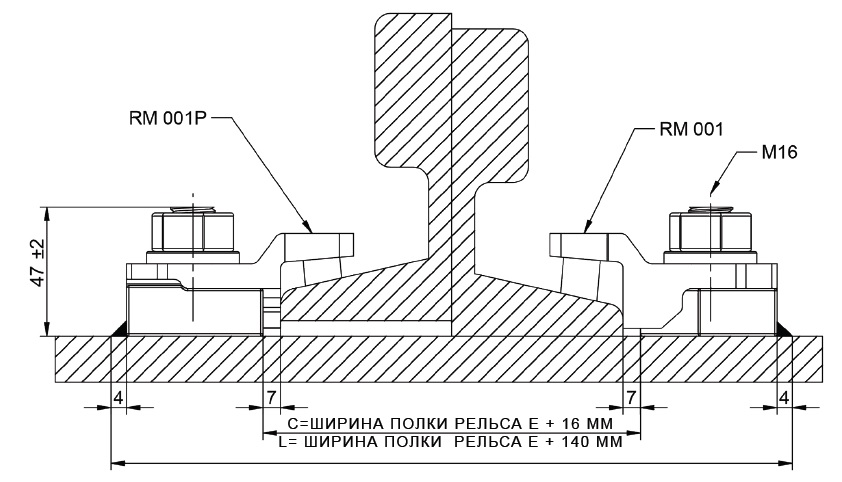

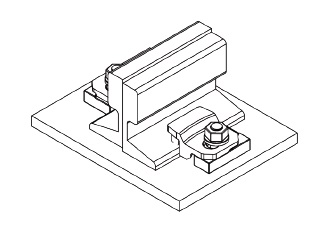

Монтаж зажимов

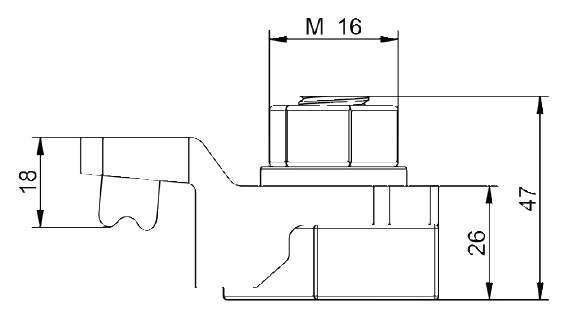

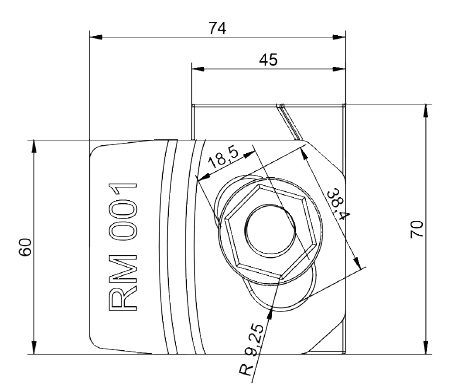

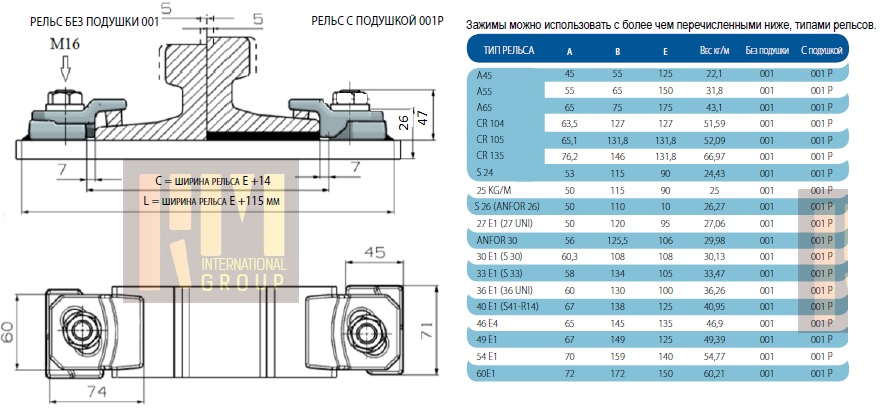

RM 001	RM 001P

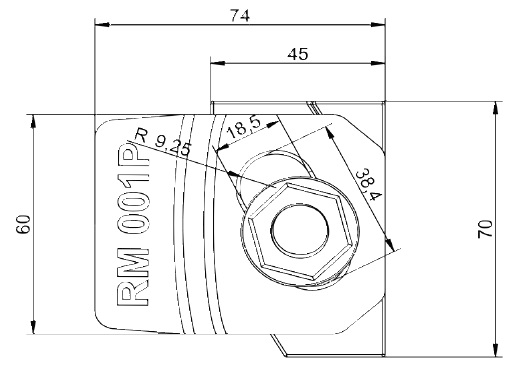

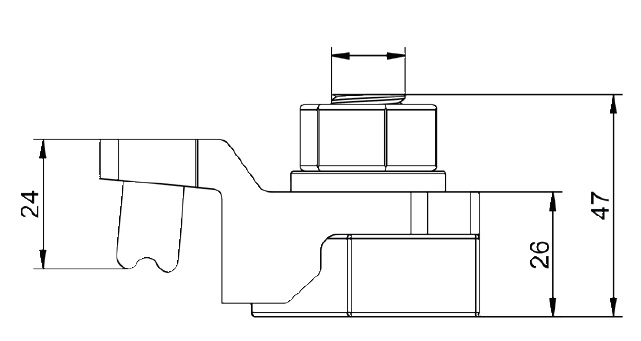

RM001 – зажим с высокой упорной насадкой из резины - используется на рельсах без подушки (подклада)	RM001P – зажим с низкой упорной насадкой из резины - используется на рельсах с подушкой (с подкладом)
Допуск на размеры: ± 2 мм

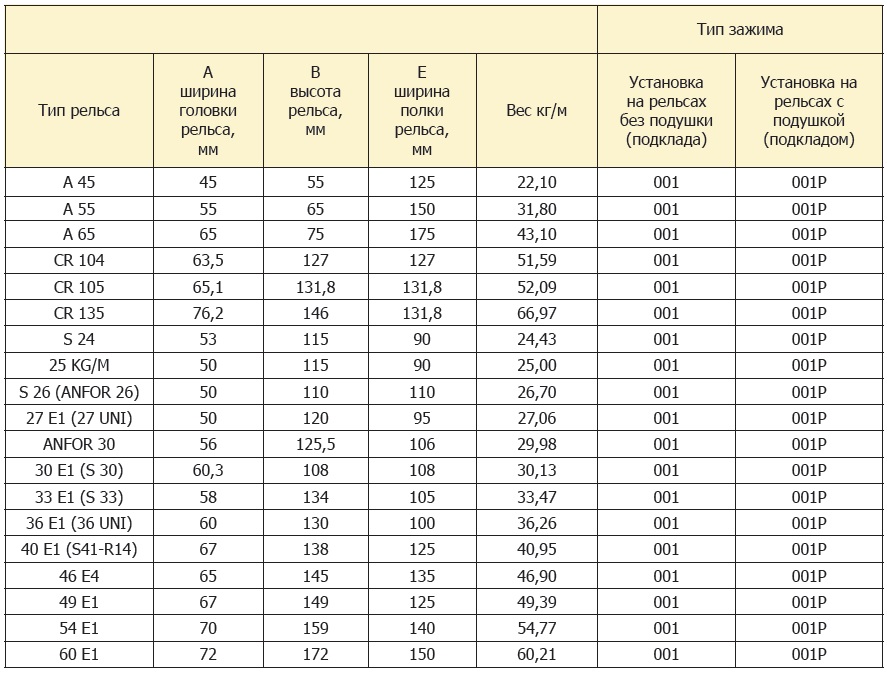

Зажим можно использовать с другими типами рельс, кроме перечисленных в таблице.

Полная номенклатура совместимых рельс доступна по запросу.

Компания RM International Group Sp. o.o. оставляет за собой право вносить изменения в дизайн любого элемента.

ИНСТРУКЦИЯ ПО МОНТАЖУ

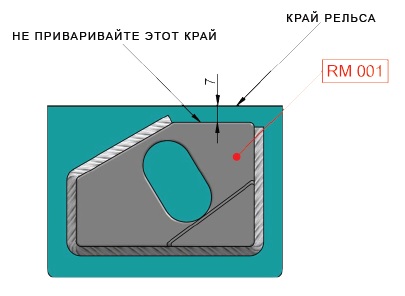

Основание (нижняя часть) зажима изготовлена из стали для приварки. Сварка может быть выполнена электродом с низким содержанием водорода (MMA), рекомендуемые электроды AWS E7018 или E7028, или сваркой плавящимся электродом в среде инертного газа (MIG) Приварите угловой шов шириной 4 мм вокруг нижней части зажима, за исключением ближней стороны, параллельной рельсу.

Основные параметры

монтаж рельсов с амортизирующей резиновой подушкой (подкладом) или без нее; использование резиновой подушки дополнительно снижает уровень шума и гасит вибрации
Зажим имеет два взаимодействующих элемента, которые позволяют легко регулировать рельсы в продольном направлении;
две части зажима соединены между собой болтом и гайкой.
зажим с упорной насадкой из резины на верхней части увеличивает допуск опорной конструкции рельса, снижает нагрузку, позволяет лучше закрепить рельс;
приварка нижней части зажима облегчает монтаж на стальную балку или анкерные пластины (не требуется сверление)
система крепления уже много лет успешно используется во всем мире в самых сложных условиях.

Подушка рельсовая (подклад) сделан из синтетического эластомера. Средний слой имеет дополнительное армирование из стального листа. Благодаря своей рифленой поверхности подушка (подклад) обеспечивает превосходное ровное сцепление с поверхностью рельса. Он абсолютно устойчив к воде, маслам, коррозии, смазочным материалам, ультрафиолету. Подушка используется для монтажа путевого полотна мостовых и подъемных кранов и других устройств, передвигающихся по путям. Характеризуется высокой степенью восстановления формы. Защищает механизмы крана, тем самым продлевая срок их службы.
