Тележки с 3 седлами

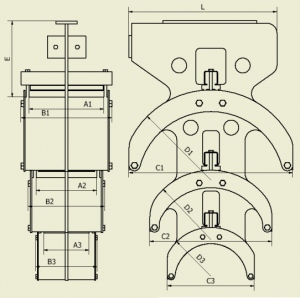

Тип тележки - WGWK-490/360/260
Максимальный диаметр кабеля:
-для седла с диаметром 490 мм
                - 40 мм
-для седла с диаметром 360 мм
                - 30 мм
_для седла с диаметром 260 мм
                - 22 мм

Размеры :
A1^∗- ?          A2^∗- ?            A3^∗- ?
В1- А+30 мм  D1- 490 мм С1- 490 мм
В2- А+30 мм  D2- 360 мм С2- 360 мм
В3- А+30 мм  D3- 260 мм С3- 260 мм
L- 550 мм      E- 280 мм     h- 830 мм
                      d- 115 мм

h - полная высота изделия
^∗ - Размер А зависит от количества применяемого кабеля.

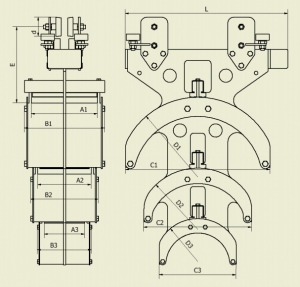

Тип тележки - WGWK-Z-490/360/260
Максимальный диаметр кабеля:
-для седла с диаметром 490 мм
                - 40 мм
-для седла с диаметром 360 мм
                - 30 мм
-для седла с диаметром 260 мм
                - 22 мм

Размеры :
A1^∗- ?          A2^∗- ?         A3^∗- ?
В1- А+30 мм D1- 490 мм С1- 490 мм
В2- А+30 мм D2- 360 мм С2- 360 мм
В3- А+30 мм D3- 260 мм С3- 260 мм
L- 615 мм     E- 280 мм     h- 830 мм
F- 160 мм      X- 100 мм     Y- 140 мм
                     d- 115 мм

h - полная высота изделия
^∗ - Размер А зависит от количества применяемого кабеля.

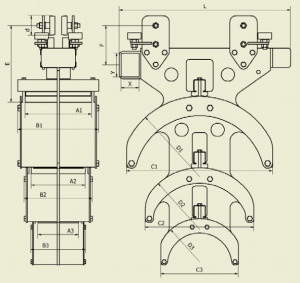

Тип концевого зажима - WGWK-ZK-490/360/260

Максимальный диаметр кабеля:
-для седла с диаметром 490 мм
                - 40 мм
-для седла с диаметром 360 мм
                - 30 мм
-для седла с диаметром 260 мм
                - 22 мм

Размеры :
A1^∗- ?         A2^∗- ?        A3^∗- ?
В1- А1+30 мм D1- 490 мм С1- 490 мм
В2- А2+30 мм D2- 360 мм С2- 360 мм
В3- А3+30 мм D3- 260 мм С3- 260 мм
L- 445 мм       E- 230 мм      h- 775 мм
h - полная высота изделия
^∗ - Размер А зависит от количества применяемого кабеля.
