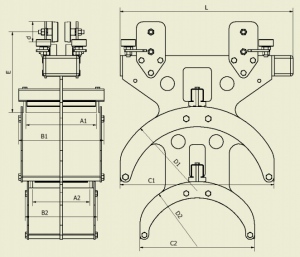

Тип тележки - WGWK-360/260
Максимальный диаметр кабеля:
- для седла с диаметром 360 мм
- 30 мм
- для седла с диаметром 260 мм
- 22 мм
Размеры :
A1∗- ? A2∗- ? С1- 360 мм
В1- А+30 мм С2- 260 мм D1- 360 мм
В2- А+30 мм D2- 260 мм E- 270 мм
L- 550 мм h- 575 мм d- 85 мм
h- полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.

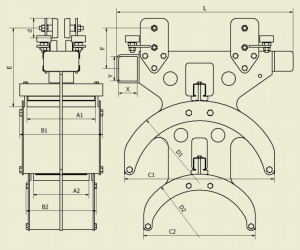

Тип тележки - WGWK-Z-360/260
Максимальный диаметр кабеля:
- для седла с диаметром 360 мм
- 30 мм
- для седла с диаметром 260 мм
- 22 мм
Размеры :
A1∗- ? A2∗- ? С1- 360 мм
В1- А+30 мм С2- 260 мм E- 270 мм
В2- А+30 мм D1- 360 мм D2- 260 мм
L- 615 мм h- 575 мм d- 85 мм
F- 150 мм X- 60 мм Y- 120 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.

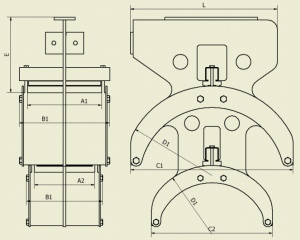

Тип концевого зажима - WGWK-ZK-360/260
Максимальный диаметр кабеля:
-для седла с диаметром 360 мм
- 30 мм
-для седла с диаметром 260 мм
- 22 мм
Размеры :
A1∗- ? A2∗- ? С1- 360 мм
В1- А+30 мм С2- 260 мм E- 270 мм
В2- А+30 мм D1- 360 мм D2- 260 мм
L- 445 мм h- 535 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-460/260
Максимальный диаметр кабеля:
-для седла с диаметром 460 мм
- 38 мм
-для седла с диаметром 260 мм
- 22 мм
Размеры :
A1∗- ? A2∗- ? С1- 460 мм
В1- А+30 мм С2- 260 мм E- 270 мм
В2- А+30 мм D1- 460 мм D2- 260 мм
L- 550 мм h- 655 мм d- 85 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-Z-460/260
Максимальный диаметр кабеля:
-для седла с диаметром 460 мм
- 38 мм
-для седла с диаметром 260 мм
- 22 мм
Размеры :
A1∗- ? A2∗- ? С1- 460 мм
В1- А+30 мм С2- 260 мм E- 270 мм
В2- А+30 мм D1- 460 мм D2- 260 мм
L- 615 мм h- 550 мм d- 85 мм
F- 140 мм X- 80 мм Y- 120 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип концевого зажима - WGWK-ZK-460/260
Максимальный диаметр кабеля:
-для седла с диаметром 460 мм
- 38 мм
-для седла с диаметром 260 мм
- 22 мм
Размеры :
A1∗- ? A2∗- ? С1- 460 мм
В1- А+30 мм С2- 260 мм E- 230 мм
В2- А+30 мм D1- 460 мм D2- 260 мм
L- 445 мм h- 500 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-460/360
Максимальный диаметр кабеля:
-для седла с диаметром 460 мм
- 38 мм
-для седла с диаметром 360 мм
- 30 мм
Размеры :
A1∗- ? A2∗- ? С1- 460 мм
В1- А+30 мм С2- 360 мм E- 270 мм
В2- А+30 мм D1- 460 мм D2- 360 мм
L- 550 мм h- 670 мм d- 85 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-Z-460/360
Максимальный диаметр кабеля:
-для седла с диаметром 460 мм
- 38 мм
-для седла с диаметром 360 мм
- 30 мм
Размеры :
A1∗- ? A2∗- ? С1- 460 мм
В1- А+30 мм С2- 360 мм E - 270 мм
В2- А+30 мм D1- 460 мм D2- 360 мм
L - 615 мм h - 670 мм d - 85 мм
F - 150 мм X - 80 мм Y - 120 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип концевого зажима - WGWK-ZK-460/360
Максимальный диаметр кабеля:
-для седла с диаметром 460 мм
- 38 мм
-для седла с диаметром 360 мм
- 30 мм
Размеры :
A1∗- ? A2∗- ? С1- 460 мм
В1- А+30 мм С2- 360 мм E- 230 мм
В2- А+30 мм D1- 460 мм D2- 360 мм
L- 445 мм h- 600 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-490/260
Максимальный диаметр кабеля:
-для седла с диаметром 490 мм
- 40 мм
-для седла с диаметром 260 мм
- 22 мм
Размеры :
A1∗- ? A2∗- ? С1- 490 мм
В1- А+30 мм С2- 260 мм E- 270 мм
В2- А+30 мм D1- 490 мм D2- 260 мм
L- 550 мм h- 655 мм d- 85 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-Z-490/260
Максимальный диаметр кабеля:
-для седла с диаметром 490 мм
- 40 мм
-для седла с диаметром 260 мм
- 22 мм
Размеры :
A1∗- ? A2∗- ? С1- 490 мм
В1- А+30 мм С2- 260 мм E- 270 мм
В2- А+30 мм D1- 490 мм D2- 260 мм
L- 615 мм h- 665 мм d- 85 мм
F- 140 мм X- 80 мм Y- 120 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип концевого зажима - WGWK-ZK-490/260
Максимальный диаметр кабеля:
-для седла с диаметром 490 мм
- 40 мм
-для седла с диаметром 260 мм
- 22 мм
Размеры :
A1∗- ? A2∗- ? С1- 490 мм
В1- А+30 мм С2- 260 мм E- 230 мм
В2- А+30 мм D1- 490 мм D2- 260 мм
L- 445 мм h- 615 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-490/360
Максимальный диаметр кабеля:
-для седла с диаметром 490 мм
- 40 мм
-для седла с диаметром 360 мм
- 30 мм
Размеры :
A1∗- ? A2∗- ? С1- 490 мм
В1- А+30 мм С2- 360 мм E- 270 мм
В2- А+30 мм D1- 490 мм D2- 360 мм
L- 550 мм h- 670 мм d- 85 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип тележки - WGWK-Z-490/360
Максимальный диаметр кабеля:
-для седла с диаметром 490 мм
- 40 мм
-для седла с диаметром 360 мм
- 30 мм
Размеры :
A1∗- ? A2∗- ? С1- 490 мм
В1- А+30 мм С2- 360 мм E- 270 мм
В2- А+30 мм D1- 490 мм D2- 360 мм
L- 615 мм h- 670 мм d- 85 мм
F- 150 мм X- 100 мм Y- 120 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
Тип концевого зажима - WGWK-ZK-490/360
Максимальный диаметр кабеля:
-для седла с диаметром 490 мм
- 40 мм
-для седла с диаметром 360 мм
- 30 мм
Размеры :
A1∗- ? A2∗- ? С1- 490 мм
В1- А+30 мм С2- 360 мм E- 230 мм
В2- А+30 мм D1- 490 мм D2- 360 мм
L- 445 мм h- 630 мм
h - полная высота изделия
∗ - Размер А зависит от количества применяемого кабеля.
