Энергоцепь - серия RMT 30

Вы можете заполнить опросный лист, а мы
подберем для Вас необходимые комплектующие
Выберите раздел:

Материал:

  • Цинкованная сталь / * Нержавеющая сталь
  • Диапазон рабочей температуры: -40 °C + 130 °C
  • Максимальная скорость 1-2 м/сек
  • Максимальная длина цепи (L, макс.) – 100 м

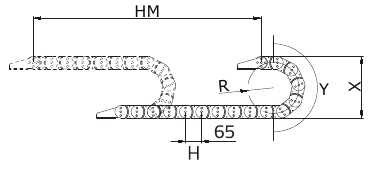

Проведение расчетов:

L - Расчетная длина гусеницы

HM - Длина движения толкателя

X - Высота монтажа толкателя

Y - Длина гусеницы по радиусу

H - Длина звена

L = HM / 2 + Y X = R x 2 + C Y = R x π

После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
Радиус изгиба 75 150
H (мм) 65 65
X (мм) 215 365
Y (мм) 236 471

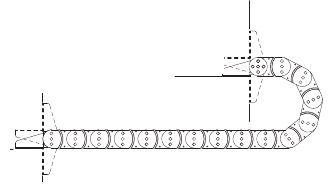

СХЕМА НАГРУЗКИ

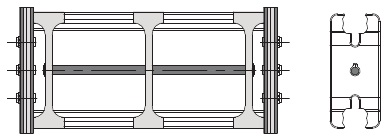

Горизонтальный сепаратор

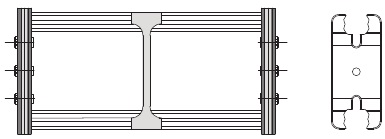

Пластиковый вертикальный сепаратор

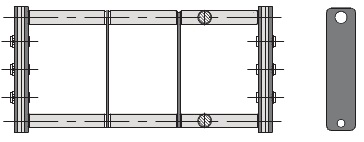

Стальной вертикальный сепаратор

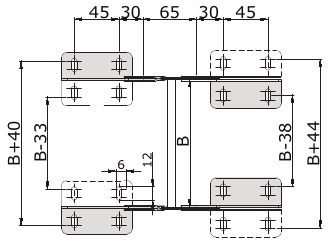

Стальной элемент крепления
