Материал:
- PA6 с 30% стекло волокна
- Диапазон рабочей температуры: -30 °C + 130 °C
- Максимальная скорость 4 м/сек
- Максимальная длина цепи (L, макс.) 60A, 60AL - 50 м
- Максимальная длина цепи (L, макс.) 60K, 60Y - 40 м
Проведение расчетов:
|
|

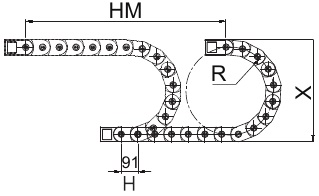

L - расчетная длина гусеницы HM - длина движения толкателя X - высота монтажа толкателя Y - длина гусеницы по радиусу H - длина звена |
||
| L = HM / 2 + Y | X = R x 2 + C | Y = R x π | |
После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
| Радиус изгиба | 100 | 150 | 200 | 250 | 300 |
| H (мм) | 91 | 91 | 91 | 91 | 91 |
| X (мм) | 282 | 382 | 482 | 582 | 682 |
| Y (мм) | 314 | 471 | 628 | 785 | 942 |

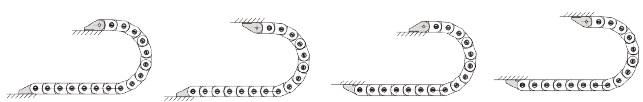

СХЕМА НАГРУЗКИ

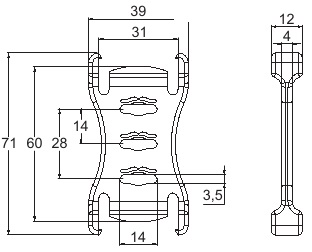

Пластиковый вертикальный сепаратор |

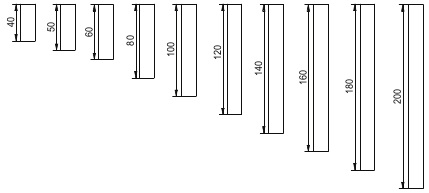

Пластиковый горизонтальный сепаратор |
  |
 |

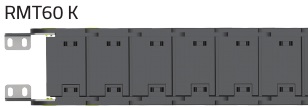

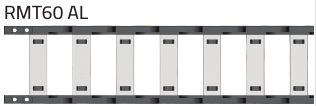

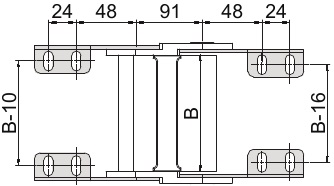

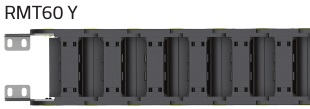

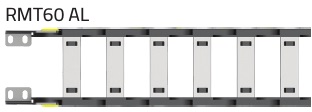

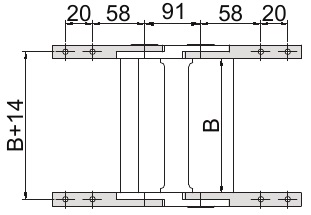

Элемент крепления
 |
 |
 |
|
 |
|
 |
Стальной элемент крепления
 |
 |
 |
|
 |
 |
 |

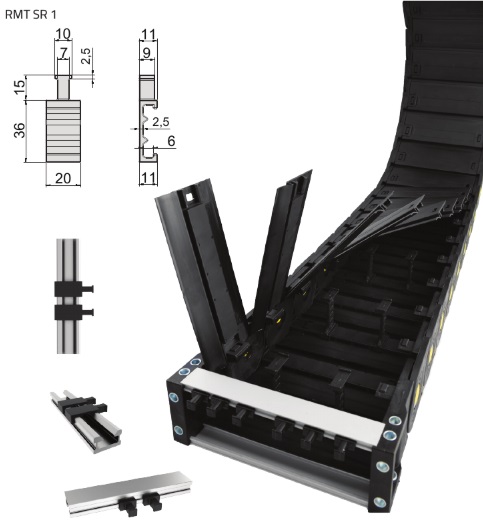

Фиксатор кабеля
