Материал:
- PA6 с 30% стекло волокна
- Диапазон рабочей температуры: -30 °C + 130 °C
- Максимальная скорость 9 м/сек
- Максимальная длина цепи (L, макс.) – 20 м
Проведение расчетов:
 |

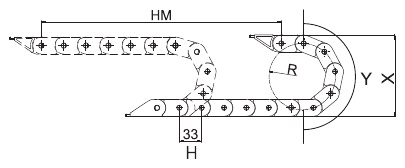

L - расчетная длина гусеницы HM - длина движения толкателя X - высота монтажа толкателя Y - длина гусеницы по радиусу H - длина звена |
||
| L = HM / 2 + Y | X = R × 2 + C | Y = R × π | |
После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
- Радиус изгиба - 40
- H (мм) - 33
- X (мм) - 106
- Y (мм) - 126
СХЕМА НАГРУЗКИ

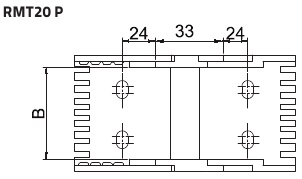

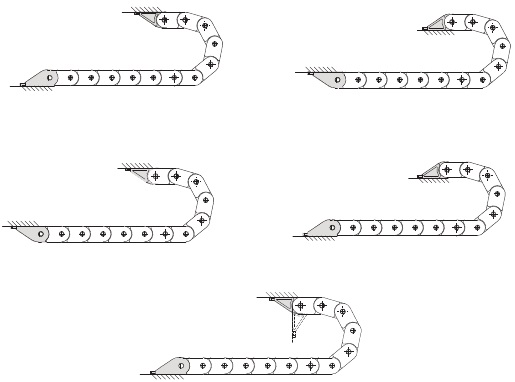

Элемент крепления
|
|
 |
 |
|
 |
 |
 |
 |
