Энергоцепь - серия RMT 180

Вы можете заполнить опросный лист, а мы
подберем для Вас необходимые комплектующие
Выберите раздел:

Материал:

  • Цинкованная сталь / * Нержавеющая сталь
  • Диапазон рабочей температуры: -40 °C + 130 °C
  • Максимальная скорость 1-2 м/сек
  • Максимальная длина цепи (L, макс.) – 100 м

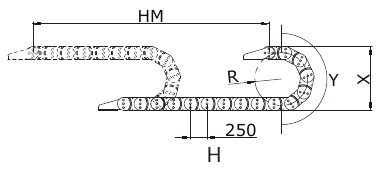

Проведение расчетов:

L - Расчетная длина гусеницы

HM - Длина движения толкателя

X - Высота монтажа толкателя

Y - Длина гусеницы по радиусу

H - Длина звена

L = HM / 2 + Y X = R x 2 + C Y = R x π

После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
Радиус изгиба 400 500 600 700 800 900 1100 1400
H (мм) 250 250 250 250 250 250 250 250
X (мм) 1020 1220 1420 1620 1820 2020 2420 3020
Y (мм) 1256 1570 1884 2198 2512 2826 3454 4396

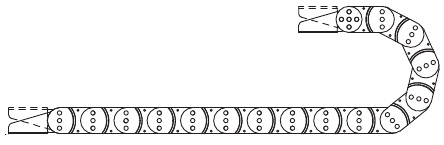

СХЕМА НАГРУЗКИ

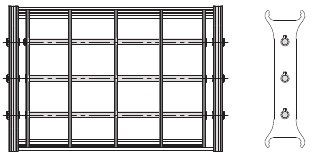

Горизантальный сепаратор

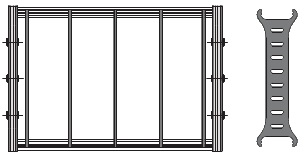

Пластиковый вертикальный сепаратор

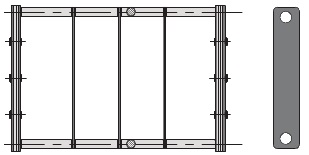

Стальной вертикальный сепаратор

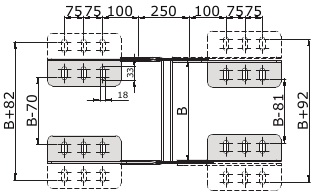

Стальной элемент крепления
