Łańcuchowe prowadniki kabli - seria RMT 110

Można zapełnić kwestionariusz a my dobierzemy odpowiednią kompletację
Wybierz rozdział:

Rodzaj materiału:

  • Stal ocynkowana / * stal nierdzewna
  • Zakres temp. przy pracy ciągłej – 40 °C +130 °C
  • Maksymalna prędkość 1-2 m / s
  • Maksymalna długość prowadnika (L, maks.) - 100 m

L - wymagana długość prowadnika

HM - droga przejazdu zabieraka

X - wys.montażu zabieraka

Y - długość po łuku

H - długość ogniwa

L = HM / 2 + Y X = R x 2 + C Y = R x π



Po dokonaniu obliczeń sprawdź wartości z zawartymi w tabelkach każdego rodzaju prowadnika. Wielkości uzyskane nie powinny być mniejsze od wartości określonych dla każdego rodzaju prowadnika.

Радиус изгиба 250 300 350 400 500 600 800 1000
H (мм) 180 180 180 180 180 180 180 180
X (мм) 645 745 845 945 1145 1345 1745 2145
Y (мм) 785 942 1099 1256 1570 1884 2512 3140

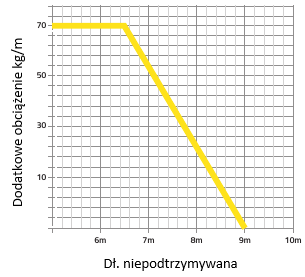

SCHEMAT OBCIĄŻENIA



Zastosowanie separatora poziomego Zastosowanie pionowego separatora z tworzywa sztucznego Zastosowanie pionowego separatora z stali



Stalowe ogniwa przyłączeniowe

Na górze
