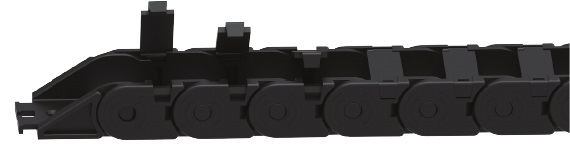

Łańcuchowe prowadniki kabli - seria RMT 15A

Można zapełnić kwestionariusz a my dobierzemy odpowiednią kompletację

Rodzaj materiału:

  • PA6 z 30% włokna szklanego
  • Zakres temp. przy pracy ciągłej – 30 °C +130 °C
  • Maksymalna prędkość 9 m / s
  • Maksymalna długość prowadnika (L, maks.) - 5 m

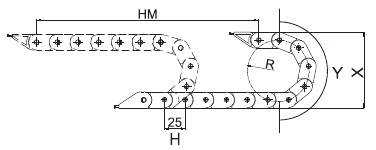

L - wymagana długość prowadnika

HM - droga przejazdu zabieraka

X - wys.montażu zabieraka

Y - długość po łuku

H - długość ogniwa

L = HM / 2 + Y X = R x 2 + C Y = R x π



Po dokonaniu obliczeń sprawdź wartości z zawartymi w tabelkach każdego rodzaju prowadnika. Wielkości uzyskane nie powinny być mniejsze od wartości określonych dla każdego rodzaju prowadnika.
  • Promień gięcia - 25
  • H (mm) - 25
  • X (mm) - 70
  • Y (mm) - 78,5

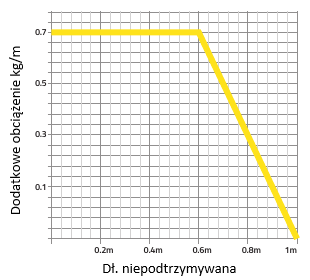

SCHEMAT OBCIĄŻENIA

Łańcuchowe prowadniki kabli - typ RMT 15A

RMT15 A 015 R025
Wysokość wewnętrzna
Konstrukcja otwarta
Szerokość wewnętrzna
Promień zaginania

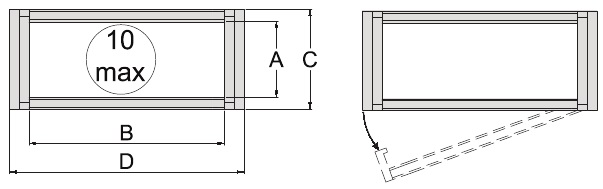

  • A - wys. wewnętrzna: 15 mm
  • B - szer. wewnętrzna: 15 mm
  • C - wys. zewnętrzna: 20 mm
  • D - szer. zewnętrzna: 23 mm
  • R - promień zaginania: 25 mm
  • W - waga: 0,266 kg/m

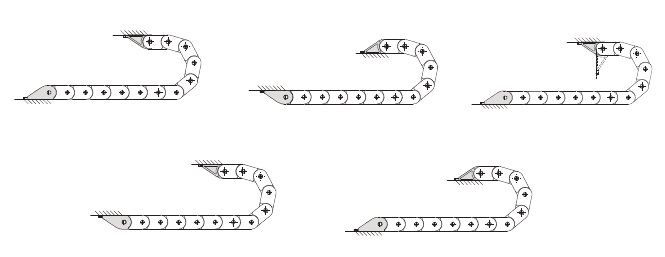

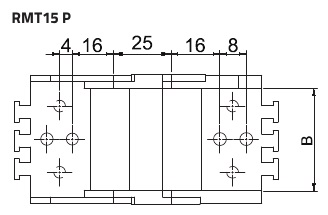

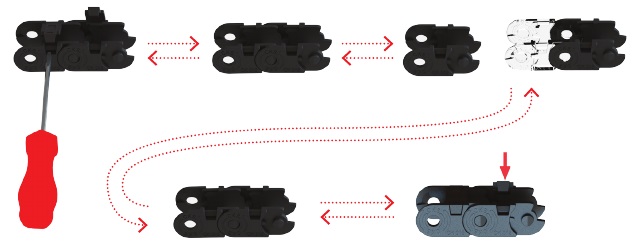

Ogniwa przyłączeniowe





Na górze
