Wózek z 1 siodłem

Można zapełnić kwestionariusz a my dobierzemy odpowiednią kompletację
Widok:

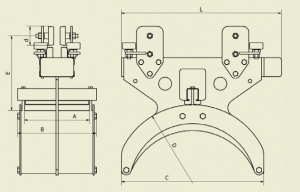

36000-1 Wózek kablowy WGWK-360
36000-1 Wózek kablowy WGWK-360

Typ wózka  - WGWK-360
Maksymalna średnica kabla
                  - 30 mm

Wymiary :
A∗ - ?             В - А+30 mm
С - 360 mm      D - 360 mm
L - 550 mm      h - 425 mm
E - 260 mm      d - 65 mm
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

1.1
+ Pokazać szczegółowy opis

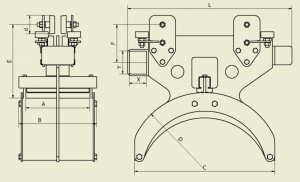

36000-2 Wózek kablowy zabierakowy WGWK-Z-360
36000-2 Wózek kablowy zabierakowy WGWK-Z-360

Typ wózka  - WGWK-Z-360
Maksymalna średnica kabla
                  - 30 mm

Wymiary :
A∗ - ?         В - А+30 mm F - 132 mm
С - 360 mm D - 360 mm X - 60 mm
L - 575 mm  h - 425 mm Y - 80 mm
E - 260 mm d - 65 mm
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

2.1
+ Pokazać szczegółowy opis

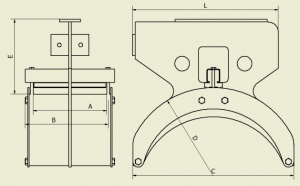

36000-3 Zacisk końcowy WGWK-ZK-360
36000-3 Zacisk końcowy WGWK-ZK-360

Typ zaciska końcowy - WGWK-ZK-360
Maksymalna średnica kabla
                  - 30 mm

Wymiary :
A∗ - ?            В - А+30 mm
С - 360 mm  D - 360 mm
L - 445 mm   h - 390 mm
E - 230 mm
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli



3.13.2
+ Pokazać szczegółowy opis
46000-1 Wózek kablowy WGWK-460
46000-1 Wózek kablowy WGWK-460

Typ wózka - WGWK-460
Maksymalna średnica kabla
                  - 38 mm

Wymiary :
A∗ - ?            В - А+30 mm
С - 460 mm  D - 460 mm
L - 550 mm   h - 490 mm
E - 270 mm   d - 85 mm
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

1.1
+ Pokazać szczegółowy opis
46000-2 Wózek kablowy zabierakowy WGWK-Z-460
46000-2 Wózek kablowy zabierakowy WGWK-Z-460

Typ wózka - WGWK-Z-460
Maksymalna średnica kabla
                               - 38 mm

Wymiary :
A∗ - ?          В - А+30 mm F - 130 mm
С - 460 mm D - 460 mm X - 60 mm
L - 575 mm h - 490 mm Y - 80 mm
E - 270 mm  d - 85 mm
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

2.1
+ Pokazać szczegółowy opis
46000-3 Zacisk końcowy WGWK-ZK-460
46000-3 Zacisk końcowy WGWK-ZK-460

Typ zaciska końcowy
                      - WGWK-ZK-460
Maksymalna średnica kabla
                      - 38 mm

Wymiary :
A∗ - ?              В - А+30 mm
С - 460 mm      D - 460 mm
L - 445 mm       h - 450 mm
E - 230 mm
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

3.13.2
+ Pokazać szczegółowy opis
49000-1 Wózek kablowy WGWK-490
49000-1 Wózek kablowy WGWK-490

Typ wózka - WGWK-490
Maksymalna średnica kabla
                               - 40 mm

Wymiary :
A∗ - ?             В - А+30 mm
С - 490 mm      D - 490 mm
L - 550 mm      h - 490 mm
E - 270 mm      d - 85 mm
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

1.1
+ Pokazać szczegółowy opis
49000-2 Wózek kablowy zabierakowy WGWK-Z-490
49000-2 Wózek kablowy zabierakowy WGWK-Z-490

Typ wózka - WGWK-Z-490
Maksymalna średnica kabla
                                - 40 mm

Wymiary :
A∗ - ?         В - А+30 mm F - 140 mm
С - 490 mm D - 490 mm X - 60 mm
L - 575 mm h - 490 mm Y - 100 mm
E - 270 mm  d - 85 mm
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

2.1
+ Pokazać szczegółowy opis
49000-3 Zacisk końcowy WGWK-ZK-490
49000-3 Zacisk końcowy WGWK-ZK-490

Typ zaciska końcowy  - WGWK-ZK-490
Maksymalna średnica kabla
                                   - 40 mm

Wymiary :
A∗ - ?            В - А+30 mm
С - 490 mm  D - 490 mm
L - 445 mm  h - 450 mm
E - 230 mm
h - wysokość całkowita
∗ - szerokość "A" zależy od ilości zainstalowanych kabli

3.13.2
+ Pokazać szczegółowy opis
